2.- Elementos neumáticas e hidráulicos:

2.1  Producción del aire comprimido

Para producir aire comprimido se utilizan compresores que elevan la presión del aire al valor de trabajo deseado. Los mecanismos y mandos neumáticos se alimentan desde una estación central. Entonces no es necesario calcular ni proyectar la transformación de la energía para cada uno de los consumidores. El aire comprimido viene de la estación compresora y llega a las instalaciones a través de tuberías en máquinas que se desplazan frecuentemente.

En el momento de la planificación es necesario prever un tamaño superior de la red, con el fin de poder alimentar aparatos neumáticos nuevos que se adquieran en el futuro. Por ello, es necesario sobredimensionar la instalación, al objeto de que el compresor no resulte más tarde insuficiente, puesto que toda ampliación ulterior en el equipo generador supone gastos muy considerables.

Es muy importante que el aire sea puro. Si es puro el generador de aire comprimido tendrá una larga duración. También debería tenerse en cuenta la aplicación correcta de los diversos tipos de compresores.

Tipos de compresores

Según las exigencias referentes a la presión de trabajo y al caudal de suministro, se pueden emplear diversos tipos de construcción. Se distinguen dos tipos básicos de compresores:

El primero trabaja según el principio de desplazamiento. La compresión se obtiene por la admisión del aire en un recinto hermético, donde se reduce luego el volumen. Se utiliza en el compresor de émbolo (oscilante o rotativo).

El otro trabaja según el principio de la dinámica de los fluidos. El aire es aspirado por un lado y comprimido como consecuencia de la aceleración de la masa (turbina).

Compresores de émbolo

Compresor de émbolo. Este es el tipo de compresor más difundido actualmente. Es apropiado para comprimir a baja, media o alta presión. Su campo de trabajo se extiende desde unos 1 .100 kPa (1 bar) a varios miles de kPa (bar).

Compresor de membrana

Este tipo forma parte del grupo de compresores de émbolo. Una membrana separa el émbolo de la cámara de trabajo; el aire no entra en contacto con las piezas móviles. Por tanto, en todo caso, el aire comprimido estará exento de aceite. Estos, compresores se emplean con preferencia en las industrias alimenticias farmacéuticas y químicas.

Turbocompresores

Trabajan según el principio de la dinámica de los fluidos, y son muy apropiados para grandes caudales. Se fabrican de tipo axial y radial. El aire se pone en circulación por medio de una o varias ruedas de turbina. Esta energía cinética se convierte en una energía elástica de compresión. La rotación de los alabes acelera el aire en sentido axial de flujo. Aceleración progresiva de cámara a cámara en sentido radial hacia afuera; el aire en circulación regresa de nuevo al eje. Desde aquí se vuelve a acelerar hacia afuera.

Compresor de tornillo helicoidal, de dos ejes:

Dos tornillos helicoidales que engranan con sus perfiles cóncavo y convexo impulsan hacia el otro lado el aire aspirado axialmente. En estos compresores, el aire es llevado de un lado a otro sin que el volumen sea modificado. En el lado de impulsión, la estanqueidad se asegura mediante los bordes de los émbolos rotativos.

Compresor de émbolo rotativo

Consiste en un émbolo que está animado de un movimiento rotatorio. El aire es comprimido por la continua reducción del volumen en un recinto hermético.

Compresor rotativo multicelular

Un rotor excéntrico gira en el interior de un cárter cilíndrico provisto de ranuras de entrada y de salida. Las ventajas de este compresor residen en sus dimensiones reducidas, su funcionamiento silencioso y su caudal prácticamente uniforme y sin sacudidas. El rotor está provisto de un cierto número de aletas que se deslizan en el interior de las ranuras y forman las células con la pared del cárter. Cuando el rotor gira, las aletas son oprimidas por la fuerza centrífuga contra la pared del cárter, y debido a la excentricidad el volumen de las células varía constantemente.

Elección del compresor Caudal

Por caudal entiendo la cantidad de aire que suministra el compresor. Existen dos conceptos.

El caudal teórico y El caudal efectivo o real. En el compresor de émbolo oscilante, el caudal teórico es igual al producto de cilindrada * velocidad de rotación. El caudal efectivo depende de la construcción del compresor y de la presión. En este caso, el rendimiento volumétrico es muy importante.

Es interesante conocer el caudal efectivo del compresor. Sólo éste es el que acciona y regula los equipos neumáticos. Los valores indicados según las normas representan valores efectivos (p. ej.: DIN 1945).

El caudal se expresa en m3/min ó m3/h .No obstante, son numerosos los fabricantes que solamente indican el caudal teórico Presión

También se distinguen dos conceptos:

La presión de servicio es la suministrada por el compresor o acumulador y existe en las tuberías que alimentan a los consumidores. La presión de trabajo es la necesaria en el puesto de trabajo considerado. En la mayoría de los casos, es de 600 kPa (6 bar). Por eso, los datos de servicio de los elementos se refieren a esta presión. Importante: Para garantizar un funcionamiento fiable y preciso es necesario que la presión tenga un calor constante.

Accionamiento

Los compresores se accionan, según las exigencias, por medio de un motor eléctrico o de explosión interna. En la industria, en la mayoría de los casos los compresores se arrastran por medio de un motor eléctrico.

Si se trata de un compresor móvil, éste en la mayoría de los casos se acciona por medio de un motor de combustión (gasolina, Diesel).

Distribución de aire comprimido

Como resultado de la racionalización y automatización de los dispositivos de fabricación, las empresas precisan continuamente una mayor cantidad de aire. Cada máquina y mecanismo necesita una determinada cantidad de aire, siendo abastecido por un compresor, a través de una red de tuberías.

El diámetro de las tuberías debe elegirse de manera que si el consumo aumenta, la perdida de presión entre el depósito y el consumidor no sobre pase 10 kpa (0,1 bar). Si la caída de presión excede de este valor, la rentabilidad del sistema estará amenazada y el rendimiento disminuirá considerable mente. En la planificación de instalaciones nuevas debe preverse una futura ampliación de la demanda de aire, por cuyo motivo deberán dimensionarse generosamente las tuberías. El montaje posterior de una red más importante supone costos dignos de mención.

2.1.1.-Tuberías filtros, depósitos, acumuladores, mangueras y uniones.

• •      El generador de aire comprimido, es el dispositivo que comprime el aire de la atmósfera hasta que alcanza la presión de funcionamiento de la instalación. Generalmente se asocia con un tanque donde se almacena el aire para su posterior utilización.
• •      Los actuadores, como cilindros y motores, que son los encargados de transformar la presión del aire en trabajo útil.
• •      Los elementos de mando y control, como las válvulas distribuidoras, se encargan de permitir o no el paso del aire según las condiciones preestablecidas.
• •      Las tuberías y los conductos, a través de los que se canaliza el aire para que llegue a todos los elementos.
• •      Las mangueras neumáticas e hidráulicas de presión baja, media y alta, resistentes al calor, ozono y a la climatología, a los productos químicos, aceite y llamas, así como a las radiaciones ultravioleta y a la abrasión.

2.1.2 Dimensionamiento de los conductos

El diámetro de las tuberías no debería elegirse conforme a otros tubos existentes ni de acuerdo con cualquier regla empírica, si no en conformidad con:

-el caudal

-la longitud de las tuberías

-la perdida de presión

-(Admisible) la presión de servicio

-La cantidad de estrangulamientos en la red

En la práctica se utilizan los valores reunidos con la experiencia. Un nomograma ayuda a encontrar el diámetro de la tubería de una forma rápida y sencilla.

Calculo de una tubería;

El consumo global asciende a 16 m3/min (960 m3/h) la red tiene una longitud de 280 m; comprende 6 piezas en T, 5 codos normales, 1 válvula de cierre. La perdida admisible de presión es de Ap=10kpa (0,1 bar). La presión de servicio es de 800 kpa (s bar).

Se busca: el diámetro de la tubería

El nomograma que se muestra a continuación, con los datos dados permite determinar el diámetro provisional de las tuberías.

Solución:

En el nomograma, unir la línea A (longitud m tubo) con la B (cantidad de aire aspirado) y prolongar el trazo hasta c (eje 1). Unir la línea E, (presión). En la línea F (eje 2) se obtiene una intersección. Unir los puntos de intersección de los ejes 1 y 2. Esta línea corta la D (diámetro nominal de la tubería) en un punto que proporciona el diámetro deseado.

En este caso se obtiene para el diámetro un valor de 90 mm.

Tomado del manual de neumática FMA pokorny, francfort

Las resistencias de los elementos estranguladores (válvula de cierre, válvula esquinera, pieza en T, compuerta, codo normal) se indican en longitudes supletorias. .se entiende por longitud supletoria la longitud de una tubería recta que ofrece la misma resistencia al flujo que el elemento estrangulador o el punto de estrangulación. La sección de paso de la tubería de longitud supletoria es la misma que la tubería.

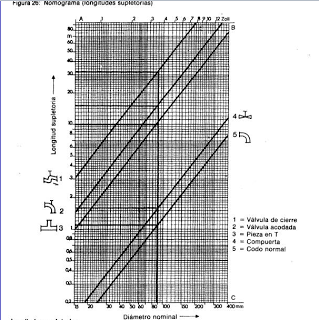

Un segundo nomograma permite averiguar rápidamente las longitudes supletorias.

Con esta longitud total de tubería de 380m, el consumo de aire, la perdida de presión y la presión de servicio se puede determinar, como en el problema anterior, con ayuda del nomograma el diámetro definitivo de las tuberías en este caso el diámetro es de 95 mm.
